產品介紹：

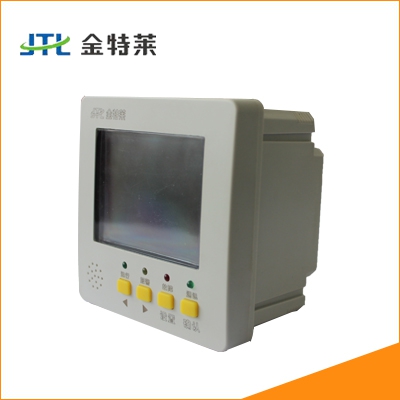

名稱：三相數字式多功能測控電表

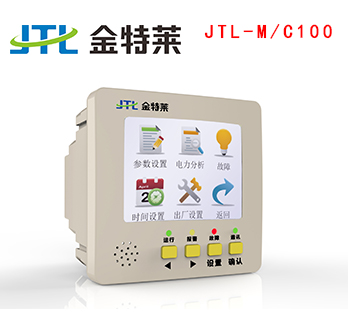

型號：JTL-M/C100

工作電壓范圍：95-250V DC/AC±10％

工作頻率范圍：47~440Hz

消耗功率：<2W

詳細內容閱讀具體參數

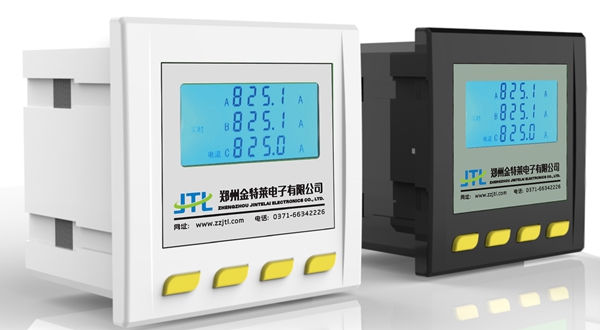

相關閱讀：三相數字式測控電表 JTL-M/R096 系列

產品簡介：

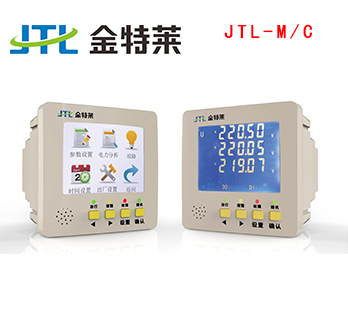

JTL-M/C100系列三相數字式多功能測控電表可直接代替盤表，獨立應用于高低壓開關柜、交流盤、儀表控制盤、UPS等任何需要電量測量和顯示的場合，廣泛應用于工業、建筑、民用供電系統和變電站中，幫助用戶節省投資和使用空間。

適用范圍 ：

適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑;工廠動力系統自動化、負荷控制;能源管理系統；郵電局電源系統、智能大廈。

功能特性：

1、全電量測量和0.5S級高精度電能計量

2、100個故障記錄功能，可提供事故預警，方便事故追憶與查詢

3、具有剩余電流、溫度監測的功能，可實現剩余電流保護和溫度報警

4、配置2路DI、2路DO；標配光電電能脈沖輸出，用于精度校驗

5、RS-485通信口，支持Modbus通信規約

6、大屏幕液晶可顯示4行測量參數

7、結構緊湊小巧、面板式安裝

功能概述：

a.測量與計量

電流、電壓、頻率、功率、功率因數、剩余電流、溫度、需量；有功、無功、電能

b.電能質量(PMC-53M)

電壓/電流2-31次諧波畸變率

三相電流K因子

三相電壓/電流不平衡度

c.監視與記錄功能

時間順序記錄

記錄多達100個帶時標的事件，時間分辨率1s

包括繼電器動作、開入量變位、越限動作等

d.溫度、剩余電流監測

剩余電流保護 ，提供剩余電流保護功能，可預防由于電氣設備或線路因絕緣損壞而形成的接地故障引起的事故。

溫度探測 ，選配1路溫度探測，監控實時溫度并提供及時的聲光報警。

DI聯動 ，JTL-M/C100配置2路DI輸入，均為直流24V內激勵方式。DI信號可來自感溫或感煙信號，DI動作可引起告警/跳閘DO動作。

e.自檢、聲光報警與復歸

JTL-M/C100能夠進行自檢功能，自檢通過后恢復正常運行。

當發生剩余電流報警或溫度報警時，紅色“報警”燈常亮，液晶背光閃爍，蜂鳴器發出“嘀-嘀-”聲光告警狀態持續至報警條件消失后，方可進行手動復歸或通信復歸。

f.輸入輸出

開關量輸入(DI)：標配2路，用于監測外部無源接點

開關量輸出(DO):標配2路，可通過上位機遙控進行

電能脈沖輸出：JTL-M/C100支持2路光電式電能脈沖輸出

g.通信

RS-485：標配1路，支持Modbus通信規約。

三相數字式多功能測控電表技術參數：
