消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。
附加功能：

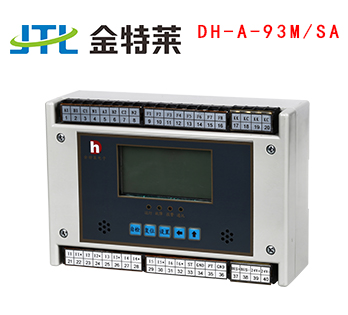

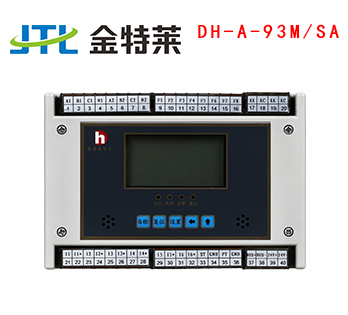

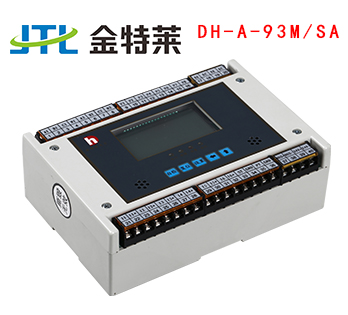

名稱：電壓/電流信號傳感器
型號：DH-A-93M/SA
應用范圍：智能化樓層、中高層建筑、高檔賓館、飯店、商廈、工礦企業等，在國家級重點消防單位以及石油化工類、文教衛生、金融和電信等領域有廣泛應用。
電壓/電流信號傳感器的主要功能：
A、滿足國標GB28184-2011《消防設備電源監控系統》的要求；
B、監測消防設備的主、備電源工作狀態，包括過壓、欠壓、欠流等狀況；
C、監測消防設備電源中斷供電故障；
D、采用通訊供電方式供電，確保系統及人身安全；
E、以直接方式采集被監測回路的電壓、電流信號，誤差小于5%；
F、傳感器與監控器的通訊采用電力總線制通訊；
G、可選配剩余電流監測功能與測溫監測功能。
推薦產品閱讀：
電壓/電流信號傳感器技術參數：
|
供電方式 |
通訊供電 |
|
額定功率 |
＜0.5W |
|
通信線 |
ZR-RVS 2*2.0mm2 |
|
報警延時 |
0～60S連續可調，現場可設定 |
|
報警參數 |
過壓＞額定電壓的110％，欠壓＜額定電壓85％ |
|
測量范圍 |
1A～5A |
|
報警顯示 |
光信號報警顯示 |
|
環境溫度、濕度 |
-10℃～+50℃ 相對濕度≤90％ |
|
防護等級 |
IP30 |
|
外形尺寸（長*寬*高） |
162*142*60mm |

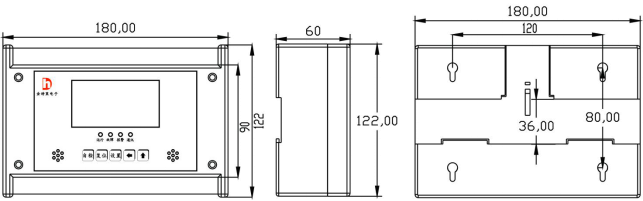

1、外形及安裝尺寸

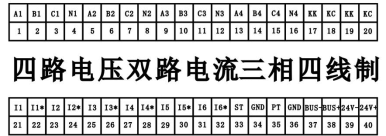

2、接線端子說明
| 端子名稱 | 端子說明 | ||||
| 1、2、3、4 | 三相四線制A1 B1 C1 N1電壓接線端子 | ||||
| 5、6、7、8 | 三相四線制A2 B2 C2 N2電壓接線端子 | ||||
| 9、10、11、12 | 三相四線制A3 B3 C3 N3電壓接線端子 | ||||
| 13、14、15、16 | 三相四線制A4 B4 C4 N4電壓接線端子 | ||||
| 17、18、19、20 | 2組無源觸點 | ||||
| 21、22 | 三相四線制I1、I1*電流接線端子 | ||||
| 23、24 | 三相四線制I2、I2*電流接線端子 | ||||
| 25、26 | 三相四線制I3、I3*電流接線端子 | ||||
| 27、28 | 三相四線制I4、I4*電流接線端子 | ||||
| 39、30 | 三相四線制I5、I5*電流接線端子 | ||||
| 31、32 | 三相四線制I6、I6*電流接線端子 | ||||
| 33、34 | 可擴展剩余電流的監測 | ||||
| 35、36 | 可擴展測溫傳感器的監測 | ||||
| 37、38 | 連接消防設備電源狀態監控器 | ||||
| 39、40 | 連接DC24V電源 | ||||

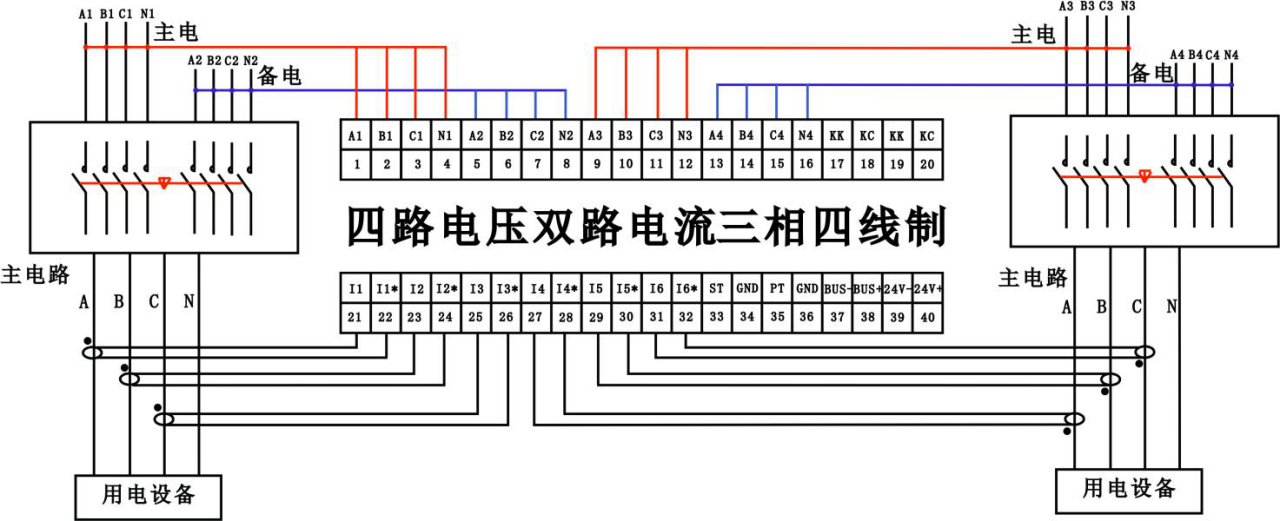

3、傳感器端子接線圖
