雙電源切換開關3P和4P的區別

時間：2021/6/9 15:23:39 關鍵詞：雙電源切換開關

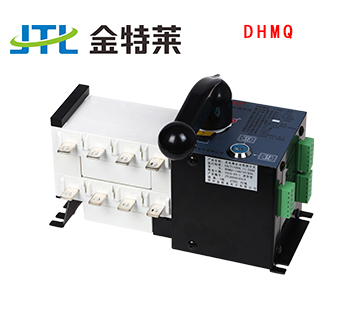

雙電源切換開關就是因故停電自動切換到另外一個電源的開關。一般雙電源切換開關是廣泛應用于高層建筑、小區、醫院、機場、碼頭、消防、冶金、化工、紡織等不允許停電的重要場所。四極（4P)比三極(3P)多一個N相零線接口。

用3P還是4P，取決于供電系統的接線方式， 一般的如用于民用供電系統，由于廣泛存在三相不平衡，零線有相當?shù)碾娏鳎肚袝r(shí)會引起相電壓波動，影響用電穩定，所以需采用4極（P)產品；而在以三相負荷為主的工業動力系統中，零線電流很小，投切時相電壓不會由三相不平衡引起波動，因此選用3極（P)產品。

一、設計依據在哪里？

在IEC60364—4—46標準第461.2條有規定：“在TN—S系統中（包括TN—C—S系統中戶內TN—S部分）中性線不需要隔離和開關”。

同時，英國IEE標準“電氣安裝規范”第461—01—02條也規定：在電源進線處除單相回路外TN—S、TN—C—S系統三相回路應斷開全部相線，而不要求斷開中性線。

二。具體原理是什么呢？

在IEC60364標準和我國有關防電擊標準中，建筑物內的總等位聯結都規定為各種接地系統內必不可少的基本防電擊措施。當進行電氣檢修時，即使中性線沒有隔離，帶有從電源側傳導來的對地故障電壓由于存在總等位聯結的緣故，所有外露導電部分和裝置外導電部分都處于同一電位水平，不存在電位差，檢修人員接觸中性線時不可能遭受電擊，甚至連觸電的感覺都沒。

因此在有總電位聯結的TN—S系統建筑物內，不必為電氣檢修安全而隔離中性線。而目前國內絕大部分的民用建筑，都是采用TN—S系統的接地形式，并且都有做總等電位聯結。

這就是為什么隔離開關采用3P，而不采用4P開關的原因，希望對你有所啟發。

三、為什么雙電源轉換開關要用斷開中性線的4P開關？

根據《民用建筑電氣設計規范》JGJ 16-2008第7．5．3 三相四線制系統中四極開關的選用，應符合下列規定：

1 保證電源轉換的功能性開關電器應作用于所有帶電導體，且不得使這些電源并聯；

2 TN-C-S、TN-S系統中的電源轉換開關，應采用切斷相導體和中性導體的四極開關；

3 正常供電電源與備用發電機之間，其電源轉換開關應采用四極開關。

這個雙電源轉換開關箱處于TN-S接地系統中，并且備用電源是由柴油發電機供電。所以該條文的第2、第3條都足以說明該雙電源轉換開關應該選用4p。
