雙電源自動轉換開關PC級與CB級的區別與產品選擇

時間：2021/10/13 11:31:16 關鍵詞：雙電源

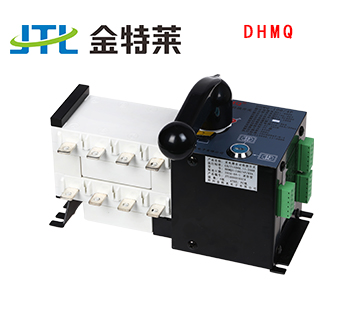

雙電源自動轉換開關簡稱為ATSE（俗稱雙電源轉換開關），是Automatic transfer switching equipment的縮寫。顧名思義它是在用電突然斷電時通過雙電源切換開關，自動連接到備用的電源上，使我們的運作不至于停斷，仍能繼續運作。

雙電源自動轉換開關的用途，簡單來說就是一路常用一路備用，當常用電突然故障或停電時，通過雙電源切換開關，自動投入到備用電源上，（小負荷下備用電源也可由發電機供電）使設備仍能正常運行。最常見的是電梯、消防、監控上，銀行用的UPS不間斷電源也是，不過他的備用是電池組。這個開關電器有用到地方還有很多，對保證雙電源供電可靠性至關重要，學電氣的朋友一定要知道如何正確選用和區分。

（1）雙電源自動轉換開關PC級與CB級的區別

PC級：能夠接通和承載正常和故障電流，但不用于分?jǐn)喽搪冯娏鞯腁TSE。

CB級：配備過電流脫扣器的ATSE，它的主觸頭能夠接通并用于分?jǐn)喽搪冯娏鳌?/span>

（2）雙電源自動轉換開關的選用要點

PC級：能耐受預期短路電流（考核lcw和lcm），額定電流不小于計算電流的125%。

CB級：當采用CB級ATSE為消防負荷供電時，應采用僅有短路保護的斷路器組成的ATSE。

注：ATSE宜有檢修隔離功能；當本體沒有此功能時，設計上應采取隔離措施。

目前，常用的雙電源自動轉換開關分為PC級和CB級兩種，但是，你清楚PC級和CB級的區別是什么嗎？應該如何選擇呢？

雙電源自動轉換開關PC級與CB級的區別 PC級：

只完成雙電源轉換的功能，不具備短路電流的分?jǐn)啵▋H能接通，承載）的功能。

PC級雙電源自動轉換開關是隔離型，它的功能相當于兩個負荷開關下相互投切，沒有保護功能。在負載端發生故障不會動作，只在主電源失電時才會切換到備用電源。因此此類雙電源上方一般加有塑殼斷路器，如果負載端發生故障，雙電源上方斷路器跳閘，使主電源失電切換到備用電源再試一次，如果故障仍然存在備用斷路器也跳閘，保證安全。

PC級雙電源自動轉換開關的應用場所：

手動式 — 用于通訊基站、電廠交直流分屏；電動式 — 用于柴油發電機；自動式 — 用于建筑項目的配電、照明、消防等場合。

CB級：

既能完成雙電源自動轉換的又具備短路電流的保護的功能。

CB級雙電源自動轉換開關采用斷路器作為執行機構，它由兩臺斷路器為基礎，由控制器控制帶有機械連鎖的電動傳動機構來實現兩路電源的自動轉換，轉換時間1-2s。

它的特點是：如果負載側發生故障，它會跳閘，并且不會自動轉換到備用電源；只有當主電源失電時，它才會完成轉換。因此在CB級上方無需加斷路器保護（有時會加隔離開關）。

CB級雙電源自動轉換開關的應用場所：

用于建筑配電、照明、消防等非重要負荷場合；

用于工業市場 （如：冶金、石化、電廠等）、高鐵和鐵路項目等場合；

用于帶母聯的場合

如何選擇PC級與CB級雙電源自動轉換開關

首先，我們來分析一下PC級和CB級的幾點主要區別，就明白該如何選擇PC級或者CB級雙電源切換開關：

1）從動作時間來看：

兩者動作時間相差很多，如手術室，通常要求切換時間小于0.5s，類似這種場合，必須選擇PC級；

2）從可靠性來看：

我們安裝雙電源切換開關的目的是為了更安全、可靠的供電；從這個角度講，選擇PC級會更好一些；

3）從保護功能來看：

由于執行機構不一樣，PC級無過載和保護功能。從這個角度講就不能說PC級還是CB級哪個好，要具體看配電系統需不需要過載和短路保護。比如，消防負荷，根據規范要求，不應安裝過載保護或過載保護僅作用于報警。顯然，PC級可以滿足使用要求，而CB級要視斷路器的保護功能而定。
