電氣火災監控系統

它能滅火嗎？

真不能滅火！

它是干什么用的呢？

針對電氣火災隱患而設置的預警系統，依靠這個系統可以將電氣火災隱患扼殺在萌芽狀態，保障生命和財產的安全。

官方定義

電氣火災監控系統

Electrical fire monitoring system

當被保護電氣線路中的被探測參數超過報警設置值時，能發出報警信號、控制信號并能指示報警部位的系統，由電氣火災監控設備和電氣火災監控探測器組成。

電氣火災監控系統由那幾部分組成呢？

一套完整的電氣火災監控系統包含兩個部分：電氣火災監控設備和電氣火災監控探測器。

電氣火災監控設備又是通常所說的電氣火災監控主機。

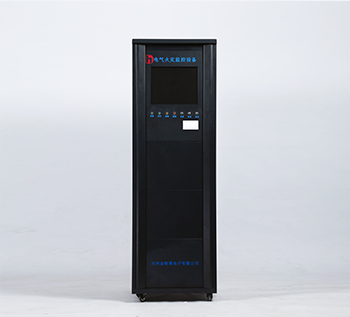

認識電氣火災監控設備

GB 14287.1-2014 《電氣火災監控系統 第1部分：電氣火災監控設備》

電氣火災監控設備

Electrical fire monitoring equipment

能接受來自電氣火災監控探測器的報警信號，發出聲、光報警信號和控制信號，指示報警部位，記錄、保存并傳送報警信息的裝置。

電氣火災監控設備具有哪些監控報警功能呢？

• 在有監控信號輸入時，點亮專用的報警指示燈。

• 接收到來自電氣火災監控探測器的報警信號，并在10秒內發出聲、光報警信號，指示報警部位，顯示報警時間，并予以保持，直至監控設備手動復位。

• 在報警狀態下保持報警值，報警數據可查。

• 報警聲信號應能手動消除，當再次有監控報警信號輸入時，應能再啟動。

• 設專用的手動復位按鈕，復位后，仍然存愛報警、故障燈狀態信息應在20秒內重新建立。

電氣火災監控設備應具有哪些故障報警功能？

• 當監控設備發生下述故障時，應能在100秒內發出與監控報警信號有明顯區別的聲、光故障信號，顯示故障部位：

1.監控設備與探測器之間的連接線斷路、短路；

2.接收到探測器發來的故障信號；

3.發生影響監控報警功能的接地；

4.監控設備主電源欠壓（如具有備用電源）

• 故障聲信號影能手動消除，再有故障信號輸入是，應能再啟動；故障光信號應保持至故障排除。

• 故障器件，非故障部位的功能不應受影響。


電氣火災監控設備自檢功能有哪些？

監控設備應能對本機及所配接的探測器進行功能檢查（以下簡稱自檢），監控設備在執行自檢期間，與其連接的外接設備不應動作。監控設備自檢時間超過1min或其不能自動停止自檢功能時，監控設備的自檢不影響非自檢部位的報警功能。

監控設備應能手動檢查其音響器件和面板上所有指示燈、顯示器的工作狀態。

電氣火災監控設備信息顯示和查詢功能

• 監控設備采用文字、數字和/或字母（符）顯示時，應滿足下述要求：

• 監控設備應能顯示監控報警信號的總數；

• 當有多個監控報警信號輸入時，監控設備應按時間順序顯示報警信息；在不能同時顯示所有的監控報警信息時，未顯示的信息應能手動可查。

• 監控報警信息優于故障信息顯示；

• 在顯示監控報警信息時，應能手動操作查詢故障信息；

• 信息查詢時，每手動查詢一次，只能查詢一條信息。

電氣火災監控設備電源應具備哪些要求？

• 監控設備應能保證在制造商規定的連接線類型、線徑和最長通信距離條件下，在下述負載條件下連續工作4小時：

1.監控設備容量不超過10個構成單獨部位號的回路時，所有回路均處于報警狀態；

2.監控設備容量超過10個回路時，20%的回路（但不少于10個回路，且不超過30個回路）處于報警狀態。

• 當監控設備的供電電壓在額定電壓AC220V的85%~110%，頻率為50Hz±1Hz范圍內變化時，應能正常工作。

電氣火災監控設備操作級別有要求嗎？

• 監控設備應至少設有兩級操作級別。

• 第一級（最低級）只允許消除聲報警信號和查詢信息。

• 進入二級以上操作級別應采用鑰匙或操作密碼，用于進入高操作級別的鑰匙或密碼可以進入低操作級別，但用于進入低操作級別的鑰匙和密碼不能用于進入 高操作級別。

認識剩余電流式電氣火災監控探測器

GB 14287.2-2014 《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》

剩余電流式電氣火災監控探測器

residual current electrical fire monitoring detector

監測被保護線路中的剩余電流值變化的探測器。一般由剩余電流傳感器和信號處理單元組成。

剩余電流式電氣火災監控探測器按照工作方式分為兩類：獨立式探測器（具有監控報警功能的探測器）和非獨立式探測器。

獨立式剩余電流式電氣火災監控裝置

Independent residual current electrical fire monitoring detector

獨立探測被保護線路中的剩余電流值變化并發出聲、光報警信號的探測器。

非獨立式剩余電流式電氣火災監控探測器

Non-independent residual current electrical fire monitoring detector

能探測被保護線路中的剩余電流值并向電氣火災監控設備傳送相關信息的探測器。

剩余電流式電氣火災監控探測器按照傳感器數量分為兩類：單傳感器式和多傳感器組合式。

多傳感器組合式電氣火災監控探測器

Combined multi-sensing electrical fire monitoring detector

能夠同時監測被保護線路中的剩余電流值和溫度變化的探測器。

剩余電流式電氣火災監控探測器包含哪些基本功能？

• 探測器應設置有工作狀態指示燈和報警狀態指示燈；

• 獨立式探測器電源應采用交流電源AC220V/50Hz,電源線輸入端應設接線端子。

• 當被保護線路剩余電流達到報警設定值時，探測器應在30秒內發出報警信號，點亮報警指示燈，非獨立式探測器的報警指示應保持至與其相連的電氣火災監控設備復位，獨立式探測器的報警指示應保持至手動復位。

• 探測器的報警值應設在20mA~1000mA之間，在報警值設定范圍內，報警值與設定值之間的絕對值不應大于設定值的5%，具有實時顯示剩余電流值功能探測器的顯示誤差不應大于5%。

• 非獨立式探測器與外接的傳感器之間的連接線發生斷路或短路時，探測器應向與其相連的電氣火災監控設備傳送故障信號。

• 探測器報警設定值可在探測器或與其相連的電氣火災監控設備上進行，但只應通過專用工具、密碼等手段實現現場設置。

剩余電流式電氣火災監控探測器有哪些監控報警功能？

監控報警功能僅適用于獨立式探測器

• 探測器在報警時應發出聲、光報警信號，并顯示報警時的剩余電流值和傳感器部位；報警聲信號可手動消除，報警聲信號手動消除后，應有消音指示，當再有其他報警信號輸入時，報警聲信號應能再啟動。

• 在報警條件下，在其音響器件正前方1m處的聲壓級（A計權）應大于70dB，小于115dB。

• 采用外接剩余電流傳感器的探測器，信號處理單元與其連接的剩余電流傳感器之間的連接線斷路或短路時，探測器應能再100秒內發出聲、光故障信號；故障聲信號與報警聲信號影有明顯區別；故障聲信號應能手動消除，故障光信號應保持至故障狀態恢復。

• 探測器的報警聲信號優于故障聲信號。

• 獨立式探測器最多可連接4路傳感器。

認識測溫式電氣火災監控探測器

GB 14287.3-2014 《電氣火災監控系統 第3部分：測溫式電氣火災監控探測器》

測溫式電氣火災監控探測器

Temperature sensing electrical fire monitoring detectors

能探測被保護線路中的溫度參數變化的探測器。

探測器的分類

按照工作方式：獨立式 和 非獨立式

按照探測原理：接觸式 和 非接觸式

按照傳感器類型：單傳感器式 和 多傳感器式

測溫式電氣火災監控探測器有哪些基本功能？

• 探測器應設置有工作狀態指示燈和報警狀態指示燈；

• 獨立式探測器電源應采用交流電源AC220V/50Hz,電源線輸入端應設接線端子。

• 當被監視部位溫度達到報警設定值時，探測器應在40秒內發出報警信號，點亮報警指示燈，非獨立式探測器的報警指示應保持至與其相連的電氣火災監控設備復位，獨立式探測器的報警指示應保持至手動復位。

• 探測器的報警值應設在45℃~140℃范圍內，報警值與設定值之間的絕對值不應大于設定值的5%

• 具有實時顯示剩余電流值功能探測器的顯示誤差不應大于5%。

• 非獨立式探測器與外接的傳感器之間的連接線發生斷路或短路時，探測器應向與其相連的電氣火災監控設備傳送故障信號。

• 探測器報警設定值可在探測器或與其相連的電氣火災監控設備上進行，但只應通過專用工具、密碼等手段實現現場設置。

測溫式電氣火災監控探測器有哪些監控報警功能？

監控報警功能僅適用于獨立式探測器，其報警功能同剩余電流式電氣火災監控探測器
