如何使用繼電器實現雙電源切換？
時間：2022/8/11 17:23:10 關鍵詞：接觸器,主線路,繼電器,電源,備用電源,閉合,切換,觸點,常閉觸點,常開觸點
雙電源切換應用也非常廣泛，我們只需看看如何使用繼電器、接觸器來實現自動切換。
兩個接觸器實現將備用電源的線圈切換到主接觸器的正常閉合點，主接觸器吸收并關閉主電路進行操作。主電源被切斷，備用電源通過主接觸器的正常閉合點進行供電。如果主電源恢復正常，備用電源將被切斷。當然，也可以用接觸器聯鎖來實現，但是有點麻煩，主電源和備用電源在同一時間的電源怎么辦？所以我們必須按順序工作，沒有必要這么麻煩，方法也不是唯一的。
一個時間繼電器控制兩個交流接觸器主電源的接觸器線圈走繼電器的常開觸點，備用系統電源的接觸器線圈走繼電器的常閉觸點。主線路有電的時候，繼電器吸合，常開觸點形成閉合，主線路導通。常閉觸點斷開，備用設備電源不工作。當主線路出現斷電的時候，繼電器也斷電。常開觸點可以恢復發展初始斷開連接狀態，主線路是否斷開。備用保護電路的接觸器主要通過使用繼電器的常閉觸點之間開始研究工作。
雙轉換觸點控制繼電器通過這個和上面的類似，只不過我們這個時間繼電器是雙轉換觸點，通電時，兩組觸點閉合。斷電時兩組觸點閉合。一個中國電器電子元件之間就可以自己完成。如果A路是單相220伏電源，繼電器的線圈產生電壓也選用學生交流220伏的。接觸器和繼電器在通斷電的時候有時間差，對用電管理要求具有很高的設備企業或者其他電器公司會有一些短暫的反應。比如燈泡可以明顯減少閃爍了一下，電機停頓了一下。如果是自鎖線路，你會發現用電安全設備不工作了。
雙電源開關有點昂貴，需要手動操作。 如果動手能力強的朋友，可以自己動手組裝一個控制電路。 在功率轉換中必須存在短的時間差，并且不可能實現連續電源的無縫連接。

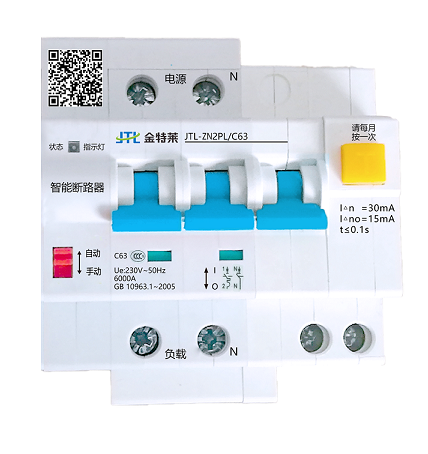

傳輸開關 PC 和 CB 傳輸開關是相同的。PC 類是隔離的，就像一個帶有操作機制的雙俯仰刀開關。CB 類是斷路器保護型，由兩個斷路器加操作機構組成，過載短路保護和斷路器保護。用戶在選擇時應考慮以下方面。
（1）從可靠性的角度來看。PC級的可靠性高于CB級。PC級采用機械+電子轉換動作鎖，CB級采用電子轉換動作鎖。所以在一些安全要求高的工作場所，建議選擇PC級的產品。（2）從切換時間的角度。兩種產品的切換時間不同。PC級產品廣泛用于減速電機，因?yàn)殡姍C(jī)轉速高（16-22r \\u002Fmin）。電路出現故障后，需要等待電機轉速減速到一定程度才能觸發開關動作機構，才能斷開。雖然切換時間慢，但作為機械產品，還是從耐用性的角度考慮。CB級產品常用于住宅樓，故障電源容易斷開，切換時間快。（3）3）PC級雙電源開關沒有短路保護功能，用戶是否增加額外的斷路器要根據電路系統的需要來考慮。雙電源開關的作用是實現雙電源轉換，短路保護功能不會影響其運行。很多人認為短路功能是用來保護開關的，這是一個錯誤的誤解。（4）安裝隔離開關會占用空間，增加成本，降低可靠性。建議控制工業電力系統中隔離開關的數量，不需要在住宅樓層設置隔離開關。
